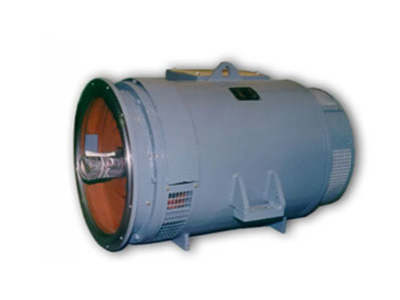

瑞日中频发电机

中频同步发电机主要为飞机场地面电源和各种通讯、雷达电源配套。已有30、50、75、90、120、200kW等11个规格12个品种。
具有工中频输入，中频输出，中频变频（变频为50Hz输入、400Hz输出）输出、双频（双频为工频、中频同时发电）变频输出、双流（中频交流和直流同时发电）输出等多种输出方式，并可以根据用户需要开发其它规格和品种。
该类发电机符合我国国家标准（GB755-1987）和国军标（GJB1213-1991）。中频和直流输出的各种性能指标完全满足国际标准（ISO6858）和国军标（GJB572-1998）对电气性能指标的要求。

中频同步发电机的励磁方式
中频发电部分或直流发电部分为带自动电压调节器的无刷励磁
工频发电机部分为有刷不可控相复励励磁
中频同步发电机的主要技术参数
容量范围(kW)	中频	50～200
	中频变频	75、120、200
	双频变频	100（工频）、100（中频）
额定电流(A)	双流	17.1/30、22.8/7.5、2X22.8/15
额定电压(V)	工频输入	380
	中频输出	200 或 400
	直流输出	28.5
额定频率(Hz)	工频输入	50
额定频率(Hz)	中频输出	400
额定转速 (r/min)	中频	1500、2000、3000
	中频变频	1500、3000
	双频变频	1500、3000
	双流	4000、2000、1500
额定功率因数	中频输出	COSΦ=0.8(滞后）
额定功率因数	工频输出	COSΦ=1或COSΦ=0.9（超前）
绝缘等级	F级
外壳防护等级	IP21
中频同步发电机的主要性能指标
中频输出部分 (10m电缆末端)	空载电压整定范围	95% ～ 105%Un
	稳态电压调整率	≤±1%
	空载和三相平衡负载时	每相电压与三相电压平均之差不大于三相电压平均值的0.5%，相邻相电压的相位差为120°±0.5°。
	5%三相不平衡负载时	1各相电压之差不大于3V，相邻相电压的相位差120°±2°。
	额定电压时	相电压调制量不大于3.5V。
	从空载到满载，负载功率因数从0.8（滞后）到1，中频输出相电压波形：	波峰系数1.41±0.1。
		总谐波含量不超过3%。
		单次谐波含量不超过2%。
		偏离系数不超过5%。
	动态性能	从空载额定电压突加、突减COSΦ=1、80%额定电流负载时，相电压瞬时变化在90～140V范围内，电压恢复时间不超过0.3s；从空载额定电压突加、突减COSΦ=0.6(滞后）、150%额定电流负载时，相电压瞬时变化在70～170V范围内，电压恢复时间不超过1s。
中频输出部分 (10m电缆末端)	稳态性能	当负载电流从空载到额定电流变化时，输出电压稳定在28.5±1.5V，脉动电压峰值与平均值之差不大于2V。
	动态性能	从5%额定电流负载突加、突减80%额定电流负载时，瞬态电压在20～35V范围内，电压恢复时间不超过0.2s，从空载突加、突减150%额定电流负载时，瞬态电压在15～45V范围内，电压恢复时间不超过1s。
