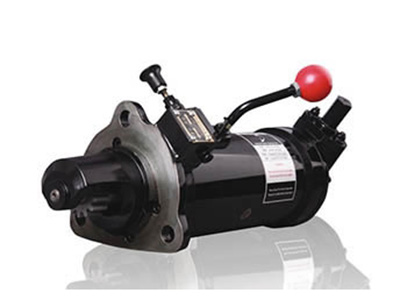

弹簧启动机

产品介绍:
什么是碟形弹簧储能启动机
1. 以碟形弹簧为储能介质的启动机,它仅用人力盘动来压缩弹簧,然后快速向柴油机飞轮释放能量使发动机启动,吾能源消耗和排放污染。
2. 用标准的方式安装在柴油机上,但它无需蓄电池、压缩空气罐或液力驱动器,以及控制阀、电缆或管线等。
3. 该弹簧启动机采用高级固态润滑抗磨剂,使用中无火花或辐射,适用于对火花敏感或难以实施设备维护的场合。
4. 弹簧启动机的应用
5. 一般工业用途:备用和替换其它启动系统。安装在陆用和船用发电机组、矿用机械、工程机械和农用排灌机械。
6. 特殊环境:煤矿、油田和化工厂等。
7. 应急工况:消防设备和救生船艇,抢险排水和供电设备,某些军事用途上。
8. 弹簧启动机的特性
9. 可满足排量在3-19升的柴油机的启动需要。它可适应不同的工作环境,严寒地区需要发动机具有辅助启动装置。
10. 启动机安装符合SAE标准
11. 盘动轴头的方向可调节达到最佳人力盘动角度

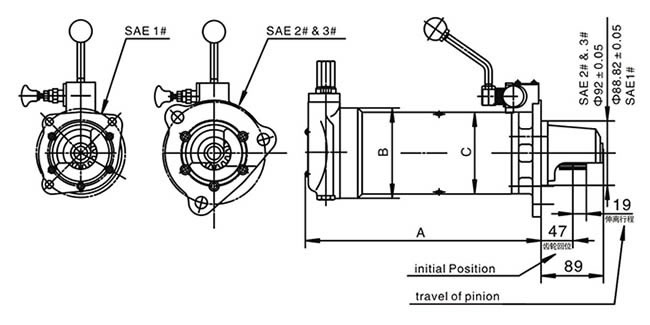

外型图:

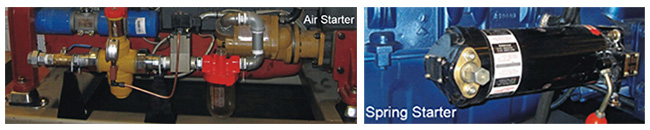

弹簧储能启动机与气启动机的比较:
弹簧启动机结构和安装方式比气启动机要简单很多,且不需要压缩空气瓶。

主要参数表:
DL 启动机系列 HD HDP SHD HDP-2 HDC
重型 加重型 超重型 加重2型 重型反转
1100 2100 3100 4100 5200
安装法兰 SAE#标准号 1,2&3 1,2&3 1,2&3 1,2&3 1,2&3
发动机排量 升/每汽缸&最多气缸数 1.4&6 1.7&6 2.5&6 2.1&6 1.4&6
1.4&8 2.0&8 1.7&8
驱动力矩 Nm 126 126 167 126 126
最大盘动力矩 Nm 100 100 100 100 100
盘动圈数 2+8 2+11 2+15 2+13 2+8
长度A mm 288 332 368 368 288
直径B mm 130 130 143 130 130
直径C mm 117 117 133 117 117

注:一般情况下启动机具有防止误操作的互锁保护装置。

典型应用:

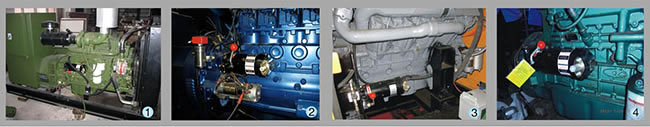

图片号 1 2 3 4
发动机型号 Cummins B,C,L Weichai 226B,WP6/4 Huachai F8L513/413, 1015 Yuchai YC6T/B, 4D/F
启动机系列 1100,2100,4100 1100,2100 2100,4100, 3100 1100,2100,3100
SAE#标准号 1,2,3 1 1,2,3 1,2,3
飞轮壳 1 or 2 Starter Bore 1 or 2 Starter Bore 1 or 2 Starter Bore 1 or 2 Starter Bore

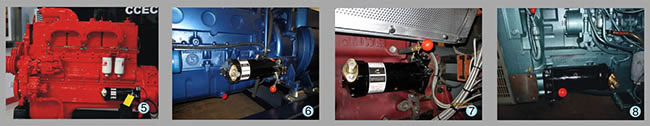

图片号 5 6 7 8
发动机型号 Cummins NT Weichai WD10, WD12 TBD234 V6, V8, V12 Hangzhou WD615/415
启动机系列 3100 2100,4100 2100,4100, 2100,4100
SAE#标准号 3 1 1 1
飞轮壳 1 or 2 Starter Bore 1 or 2 Starter Bore 1 or 2 Starter Bore 1 or 2 Starter Bore

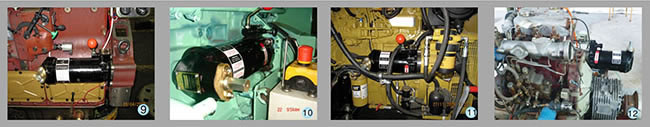

图片号 9 10 11 12
发动机型号 Shangchai 6135, G128 VOLVO D7A CAT C4.4 Changchai 380-485
启动机系列 2100,4100 1100 1100,2100 5200
SAE#标准号 1 1 1 1
飞轮壳 1 or 2 Starter Bore 1 or 2 Starter Bore 1 or 2 Starter Bore 1 or 2 Starter Bore

注1:启动机盘动轴头的朝向可按所配发动机的不同要求进行调整
注2:启动机飞轮驱动齿轮参数可按所配发动机的不同飞轮齿圈而改变
注3:根据发动机飞轮壳单耳或双耳的设计,弹簧启动机可作为电马达的备用机,也可作第二紧急启动能源或主启动能源
